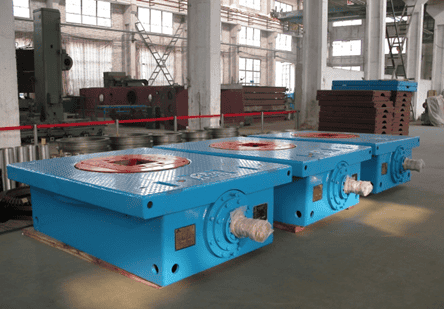

转盘是旋转及承载钻柱的重要部件。
产品符合API Spec 7K相关标准，并取得API会标使用许可证。
- API Spec 7K
- API会标使用许可证
3、传动轴为合金锻件并进行调质处理，整体机械性能好，适合大扭矩工作，轴端可安装链轮与法兰，可适应各种传动方式的要求。
4、主补心采用合金铸钢并进行调质处理，强度高、性能可靠。
详细参数
|
Model
Parameters
|
ZP175 | ZP205 | ZP275 | ZP375 | ZP375H | ZP495 |
|---|---|---|---|---|---|---|
| Dia. of Opening in (mm) |
17.5(444.5) | 20.5(520.7) | 27.5(698.5) | 37.5(952.5) | 37.5(952.5) | 49.5(1257.3) |
| Distance Between Rotary Center and the Teeth Center of Inner Sprocket in (mm) |
44(1118) | 53.25(1353) | / | / | ||
| Max Static Hook Load Rating kN |
2250 | 3150 | 4500 | 5850 | 7250 | 7250 |
| Max Working Torque ft.lbs(N.m) |
10132(13729) | 16646(22555) | 20265(27459) | 23872(32365) | 23872(32365) | 23872(32365) |
| Max .Speed r/min |
300 | |||||
| Gear Ratio | 3.58 | 3.22 | 3.67 | 3.56 | 3.65 | 4.0833 |
| Overall Dimension in (mm) (L×W×H) |
76.2×50.4×23 (1935×1280×585) |
90×58×26.5 (2292×1475×673) |
94×65.7×27 (2391×1670×685) |
97×71×28 (2468×1810×718) |
97×71×28 (2468×1810×718) |
116x89x32 (2944x2254x819) |
| Weight lbs(kg) |
3888(8572) | 5530(12191) | 6163(13590) | 8026(17694) | 8235(18354) | 13120(29148) |
