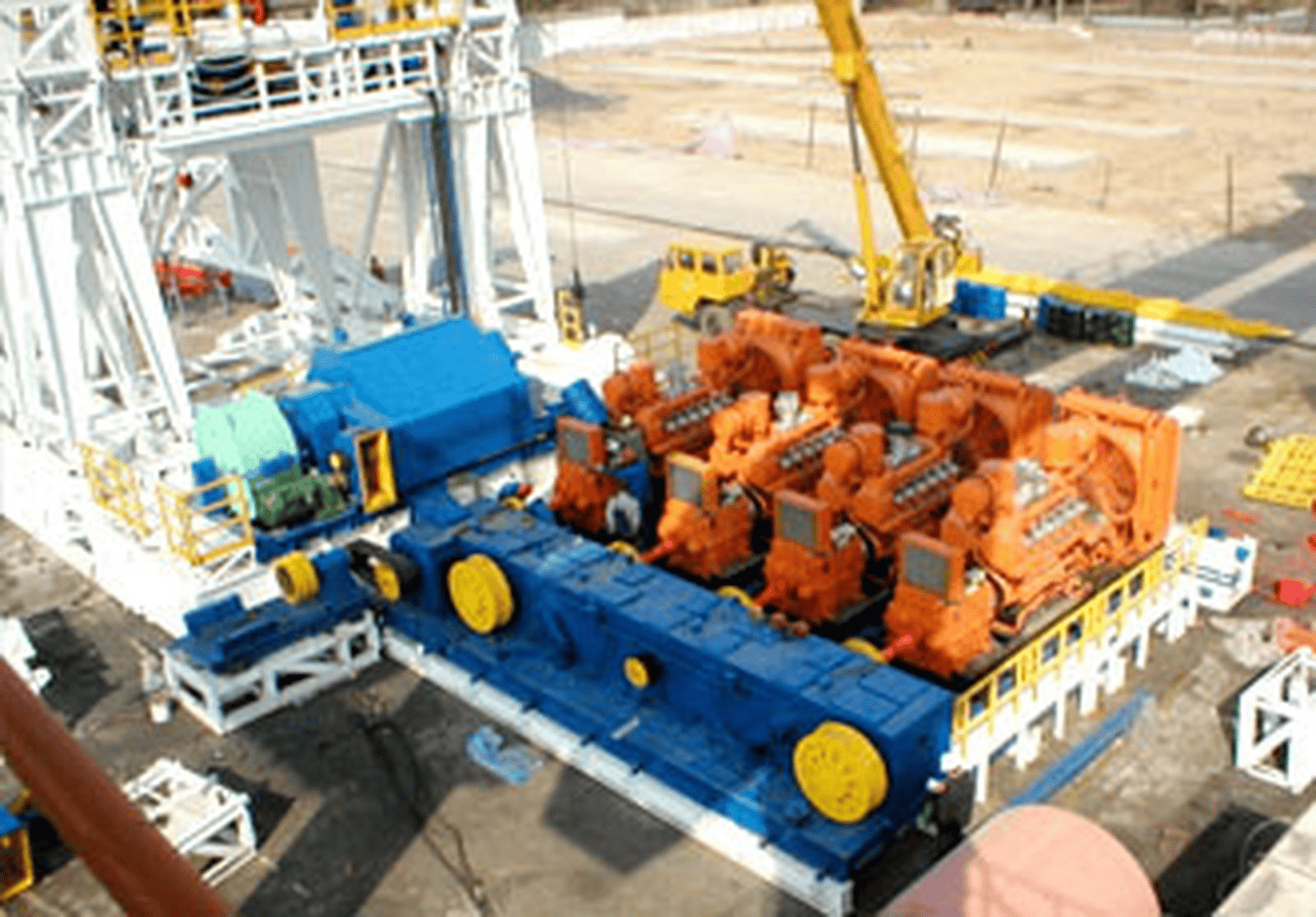

钻机链条传动装置是为钻机提供动力和进行动力分配的动力传动装置。

需要订购吗?现在就联系我们吧!

技术性能及结构特点

1、链条并车采用整体焊接链条箱型式,结构紧凑,传动效率高,使用寿命长,机组搬迁时不拆链条,可节约时间,降低成本。

2、传动链条箱各轴的主轴承均为双列向心大游隙球面滚子轴承,具有承载能力大和自动调心的特点,空套轴承采用球面滚子和圆柱滚子轴承。

50LDB-1

3、传动链条箱离合器采用气胎式离合器和推盘式离合器,传扭能力大,安装维修方便。

4、链条箱采用稀油强制润滑,保证链条能充分的润滑,润滑系统安装在箱体内,能保证润滑点充分润滑而不会发生漏油现象,耗油量小。

详细参数

Model Parameter
Three units compound Four units compound
Applicable Drilling Depth                      ft(m) 11480~16400(3500~5000) 14760~22970(4500~7000)
Drawworks Transmission ratio 1.464/1.714 1.464
Compound Transmission Ratio 1 1
Pump Transmission Ratio 1.571 1.536
Collocation of Drawworks 1000hp
or 1500hp Drawworks
2000hp
Drawworks
Collocation of Mud Pump 1300hp,1600hp
mud pump
1600hp
mud pump
Overall Dimension (L×W×H)         in(mm) 425×109×79
/384×110×121
(10800×2771×2014)/(9750×2784×3070)
394×110×77
(10800×2771×2014)/(9750×2784×3070)
